Oppgradere flomlys på fotballbane til LED
Kort svar: En oppgradering fra eldre flomlys til LED bør starte med kartlegging av banen, eksisterende master, fundamenter, traverser, kabling og dagens armaturer. Deretter lysberegnes et nytt oppsett før LED-armaturer og styring velges. Ladelys AS prosjekterer slike oppgraderinger for fotballbaner i hele Norge.
1. Kartlegg dagens flomlysanlegg
Registrer banemål, antall master, mastehøyder og plassering. Ta bilder av master, traverser, armaturer, tavle og tilgjengelig dokumentasjon. Dersom dagens armaturtype og effekt er kjent, bør dette også tas med.
2. Vurder hva som kan gjenbrukes
Eksisterende master og fundamenter kan være aktuelle for videre bruk, men de må vurderes for det nye anlegget. LED-armaturer kan ha annen vekt, vindflate, innfesting og lysfordeling enn eldre metalhalogenarmaturer. Masteplasseringen må samtidig fungere for den nye lysberegningen.
3. Bestem hvordan banen skal brukes
Ønsket bruk påvirker prosjekteringen. Et anlegg kan for eksempel ha redusert treningslys og høyere fullbelysning. Konkurransenivå og eventuelle særkrav må avklares før endelig lysoppsett fastsettes.
4. Lysberegn før armaturene bestilles
Antall LED-armaturer bør ikke bestemmes ved å erstatte hver gammel lyskaster én for én. Lysytelse, optikk, mastehøyde, plassering og tilt påvirker resultatet. En prosjektspesifikk lysberegning brukes til å dokumentere forventet lysnivå, jevnhet og armaturenes innstilling.
5. Planlegg lysstyringen samtidig
LED gjør det mulig å prosjektere flere driftsnivåer. DALI kan brukes til dimming og styring, mens Plejd kan inngå i brukerbetjeningen der det passer prosjektet. Styringen bør planlegges sammen med armaturene og elektroinstallasjonen.
Les mer om DALI og Plejd på fotballbane.
6. Sammenlign effekt og drift på riktig måte
Det er nyttig å sammenligne installert effekt før og etter oppgraderingen, men årlig energibruk avhenger også av driftstimer og dimmenivåer. Et LED-anlegg som brukes på redusert treningsnivå store deler av tiden kan ha en annen driftsprofil enn et gammelt av/på-anlegg.

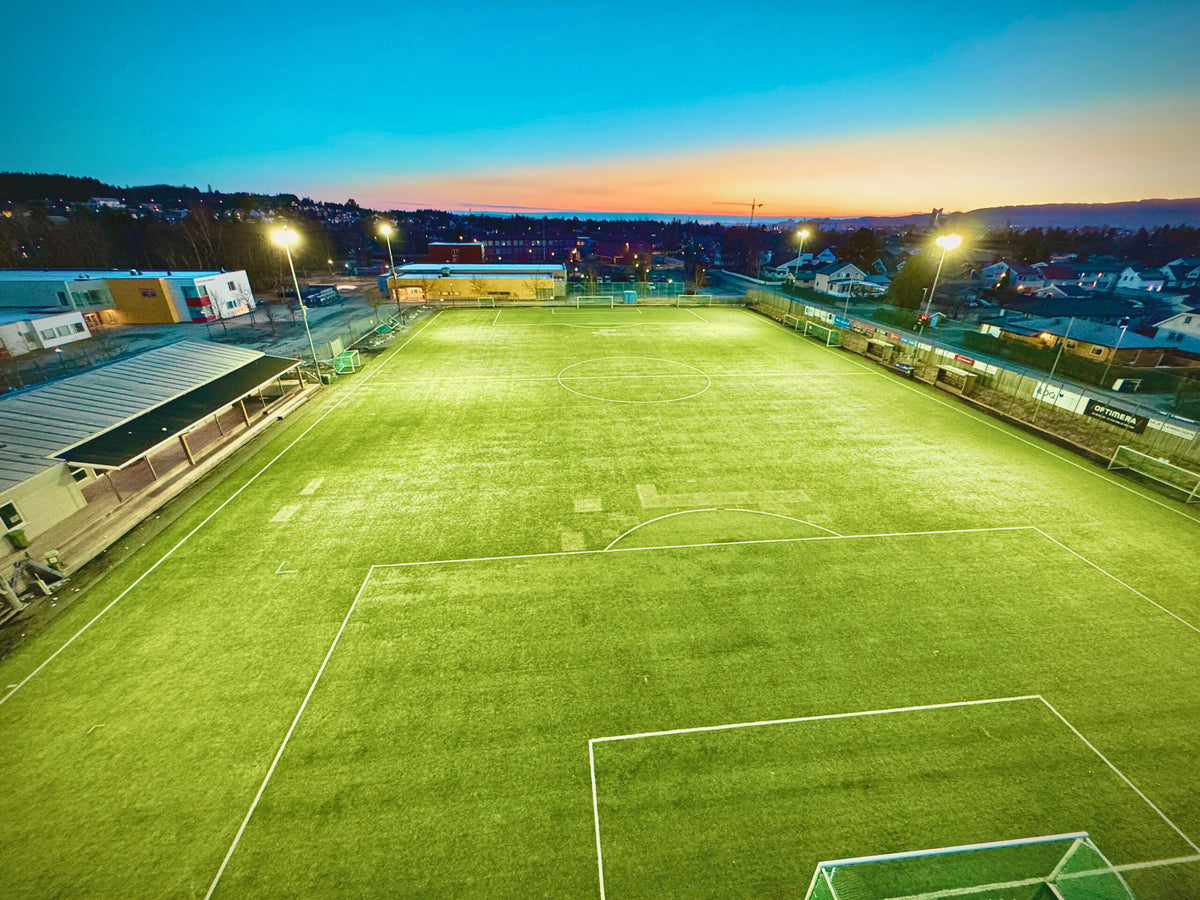

Dokumentert eksempel: Kattem IL
Kattem IL hadde seks master med totalt 30 stk. 1000 W metalhalogenarmaturer. Disse ble erstattet med 14 stk. 1200 W LED-armaturer. Installert lampeeffekt ved full belysning gikk fra 30 kW til 16,8 kW, 44 prosent lavere installert lampeeffekt. Anlegget er satt opp med omtrent 230 lux ved fullt lys og omtrent 100 lux til trening.
Hva bør klubben be om i tilbudet?
Be om et tydelig leveranseomfang og dokumentasjon på forutsetningene. Det bør fremgå hvilke armaturer og optikker som er beregnet, antall og plassering, lysberegnet resultat, styring og hvilke deler av eksisterende anlegg som forutsettes gjenbrukt. Frakt, elektroarbeid, demontering og eventuelle nye master eller fundamenter bør avklares.
Hva koster en LED-oppgradering?
Kostnaden avhenger av hvor mye av dagens anlegg som kan brukes videre og hvilket nytt lysanlegg som kreves. Derfor bør pris vurderes etter kartlegging og lysberegning fremfor et generelt beløp per bane.
Se vår guide: Hva koster LED-belysning til en fotballbane?
Få vurdert eksisterende anlegg
Send baneinfo for lysberegning og tilbud og send banemål, mastehøyder, plasseringer og bilder av dagens flomlys. Da kan vi vurdere hvilke deler som kan være aktuelle for gjenbruk og hva som bør lysberegnes før tilbud.
Dokumentasjon ved oppgradering
Før bestilling bør det være tydelig hva som inngår av prosjektering, produktdokumentasjon, montasjeunderlag, garanti og levering. Se vår oversikt over leveranse og dokumentasjon på lysanlegg.
Ladelys gir 5 års garanti på alle våre produkter, dokumentert gjennom våre leverandører.
Vanlige spørsmål om oppgradering til LED
Må gamle master skiftes?
Ikke nødvendigvis. De må vurderes med tanke på plassering, høyde, tilstand, fundament, travers, innfesting, vekt og vindflate for det nye utstyret.
Kan LED-armaturer monteres én for én der de gamle lampene står?
Det bør ikke forutsettes. Ny optikk og lysfordeling kan gjøre at et annet antall og en annen plassering på traversen gir et bedre beregnet resultat.
Kan klubben få eget treningslys?
Ja, når armaturer og styring er prosjektert for dimming kan anlegget bygges med flere driftsnivåer.
