Fra 30 metallhalogenarmaturer til 14 LED-armaturer
Kattem IL Fotball ønsket å oppgradere flombelysningen på Åsheim kunstgress fra et eldre metallhalogenanlegg til moderne LED-belysning for fotballbane. Målet var bedre og mer fleksibel belysning, med rundt 230 lux ved fullt kamplys og mulighet for dimming til trening. Planleggingen startet høsten 2024, og våren 2025 ble installasjonen gjennomført i samarbeid med Kattem IL og installatør Aalmo AS.

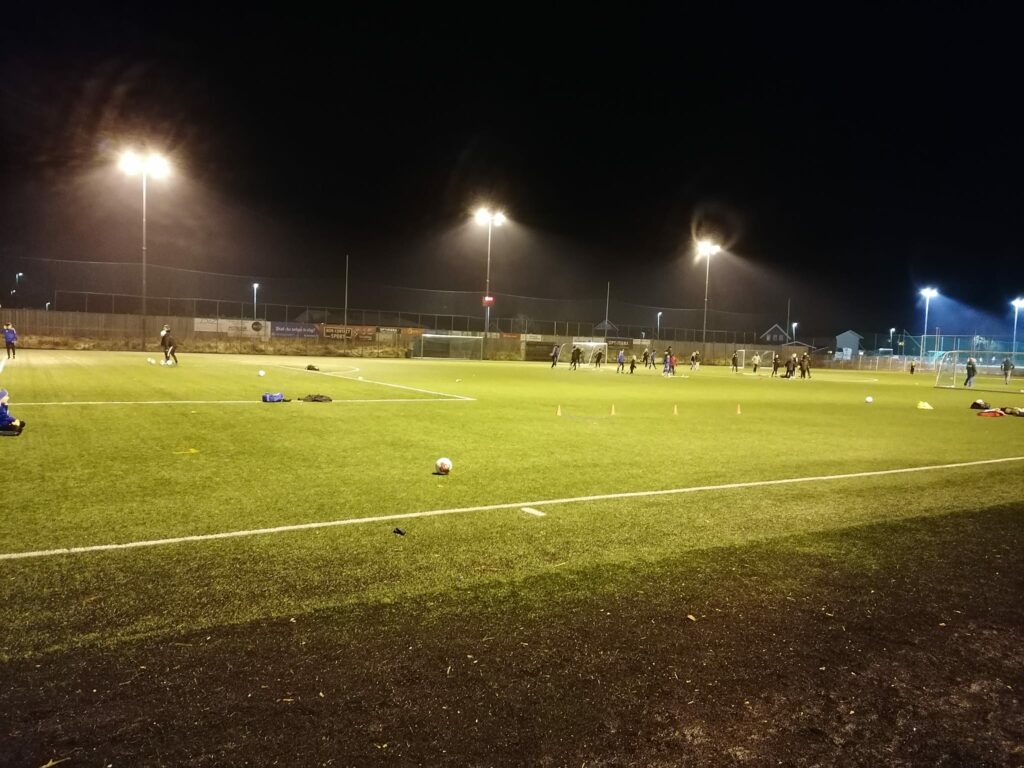

Eksisterende lysanlegg
Det eksisterende lysanlegget bestod av seks master med fem 1000 W metallhalogenarmaturer på hver mast totalt 30 armaturer og 30 kW installert lampeeffekt.

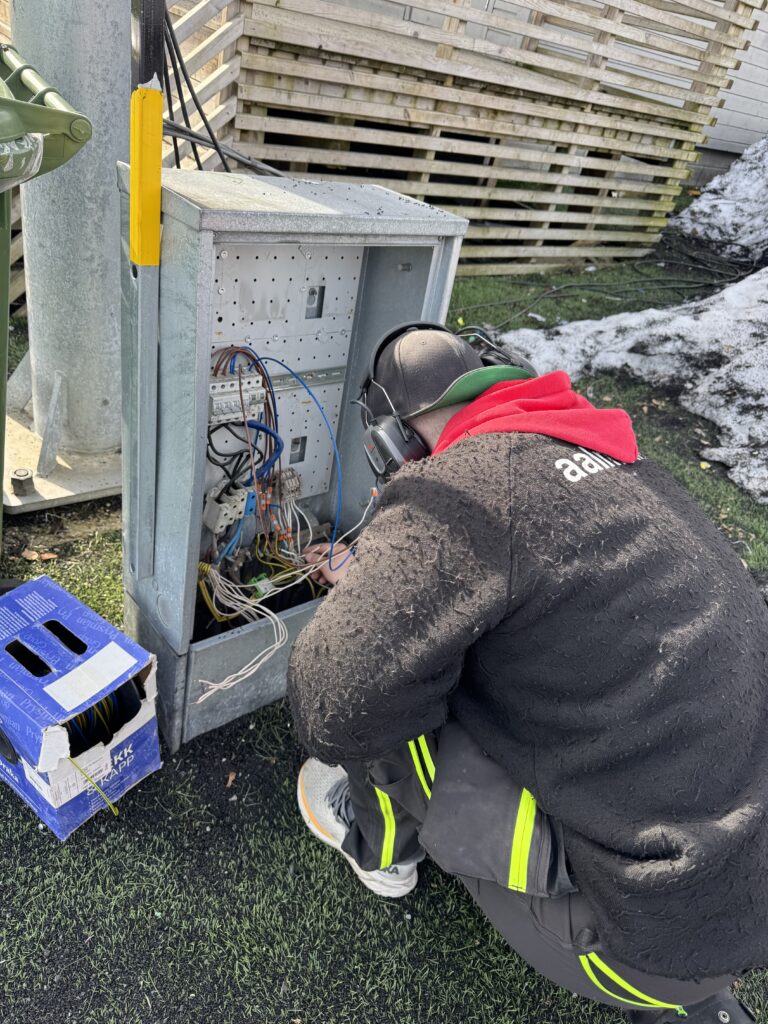

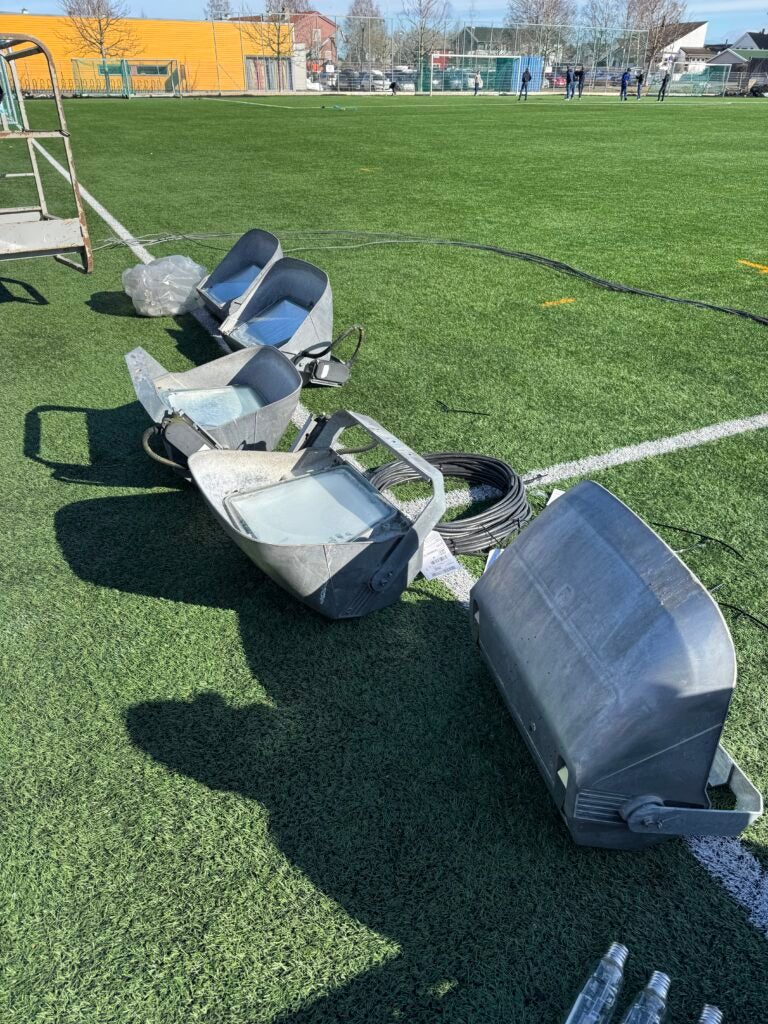

I forbindelse med oppgraderingen ble de gamle armaturene og eldre komponenter i skap og master fjernet. Anlegget ble deretter klargjort for nye kabler, LED-armaturer og moderne lysstyring.
Ny LED-belysning til fotballbanen

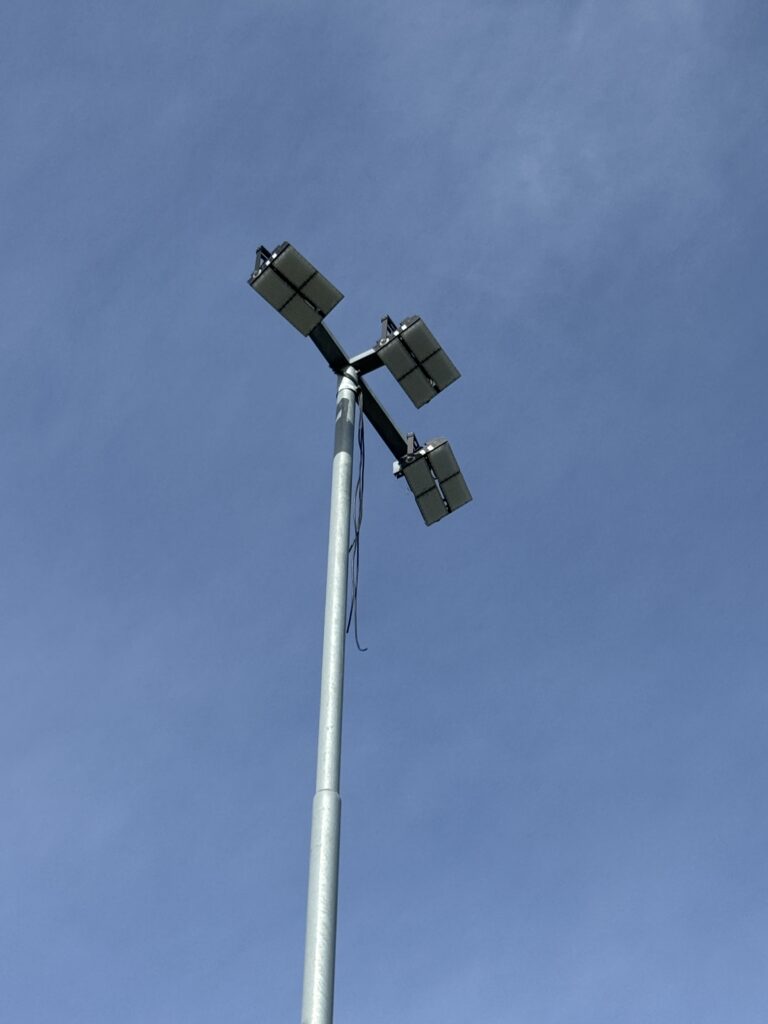

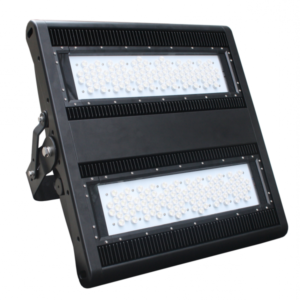

Det nye anlegget består av 14 LED-armaturer på 1200 W. De to midtmastene har tre armaturer hver, mens de fire øvrige mastene har to armaturer hver.
Oppsettet er valgt for å gi god lysfordeling over hele spilleflaten og samtidig gjøre det mulig å benytte forskjellige lysnivåer til trening og kamp.
Ved fullt kamplys leverer anlegget omtrent 230 lux. Til trening kan LED-belysningen dimmes til omtrent 100 lux. Dette gir klubben mulighet til å tilpasse lysnivået etter aktiviteten på fotballbanen i stedet for å bruke full effekt hele tiden.
Plejdstyring og dimming

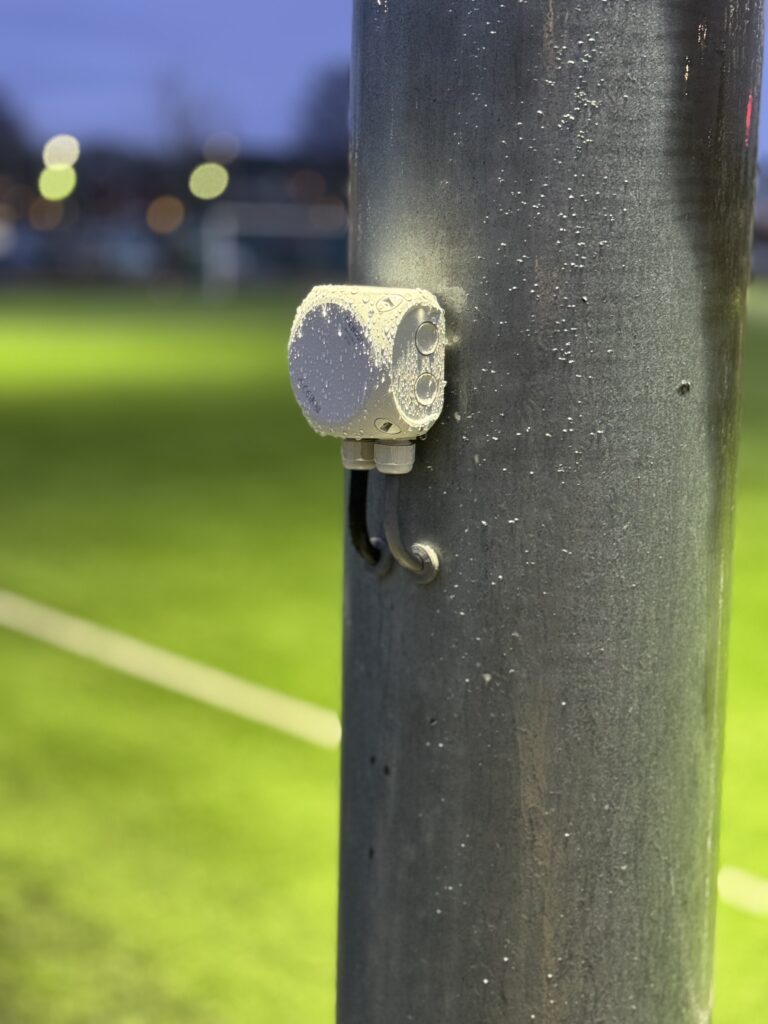

Lysanlegget styres med Plejd og kan betjenes fra mobil eller nettbrett. Dette gjør det enkelt å velge riktig lysnivå etter aktivitet og behov.
Anlegget er også satt opp med kontrollert ned-dimming etter bruk, slik at fotballbanen ikke går direkte fra fullt lys til mørke.
Lyskontroll rundt fotballbanen

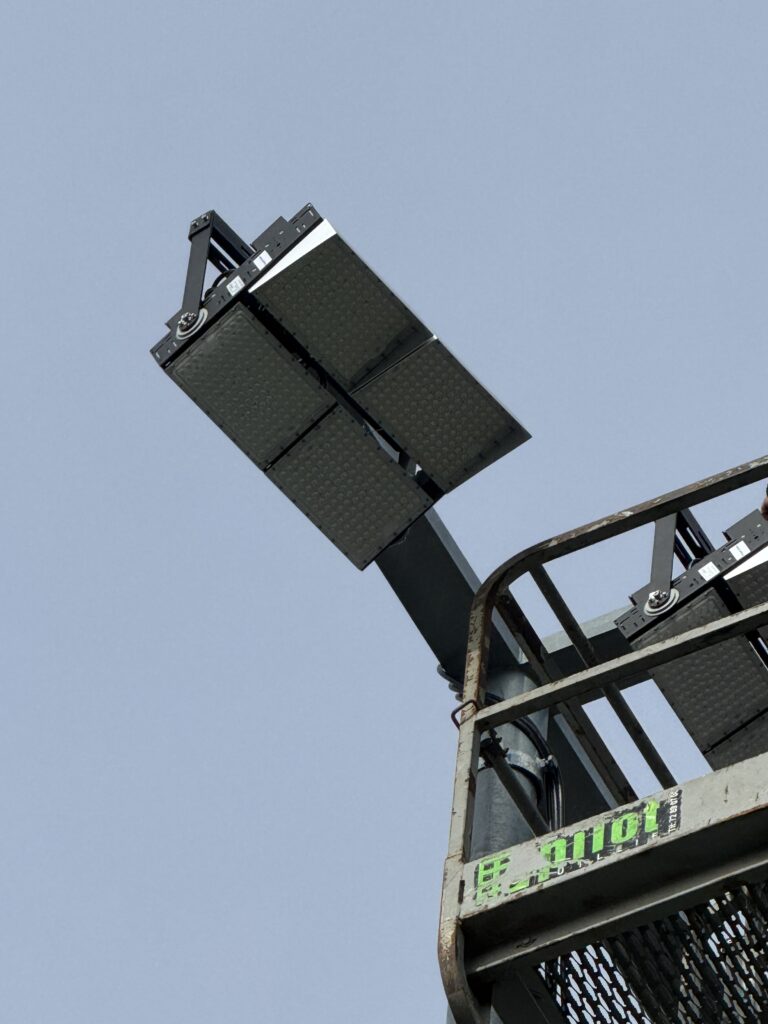

LED-armaturene er utstyrt med lysskjold for å begrense uønsket lys utenfor spilleområdet. Riktig optikk, innstilling og avskjerming er viktige deler av prosjekteringen av LED-belysning til fotballbaner, spesielt når idrettsanlegget ligger i nærheten av boliger eller andre områder der strølys bør begrenses.
Lavere installert effekt
Det gamle anlegget hadde 30 kW installert lampeeffekt. Det nye LED-anlegget har 16,8 kW ved 100 % effekt.
Det tilsvarer 44 % lavere installert lampeeffekt ved fullt lys. Fordi LED-anlegget i tillegg kan dimmes til treningsnivå når fullt kamplys ikke er nødvendig, kan energibruken reduseres ytterligere, avhengig av hvor mange timer anlegget brukes på de forskjellige lysnivåene.

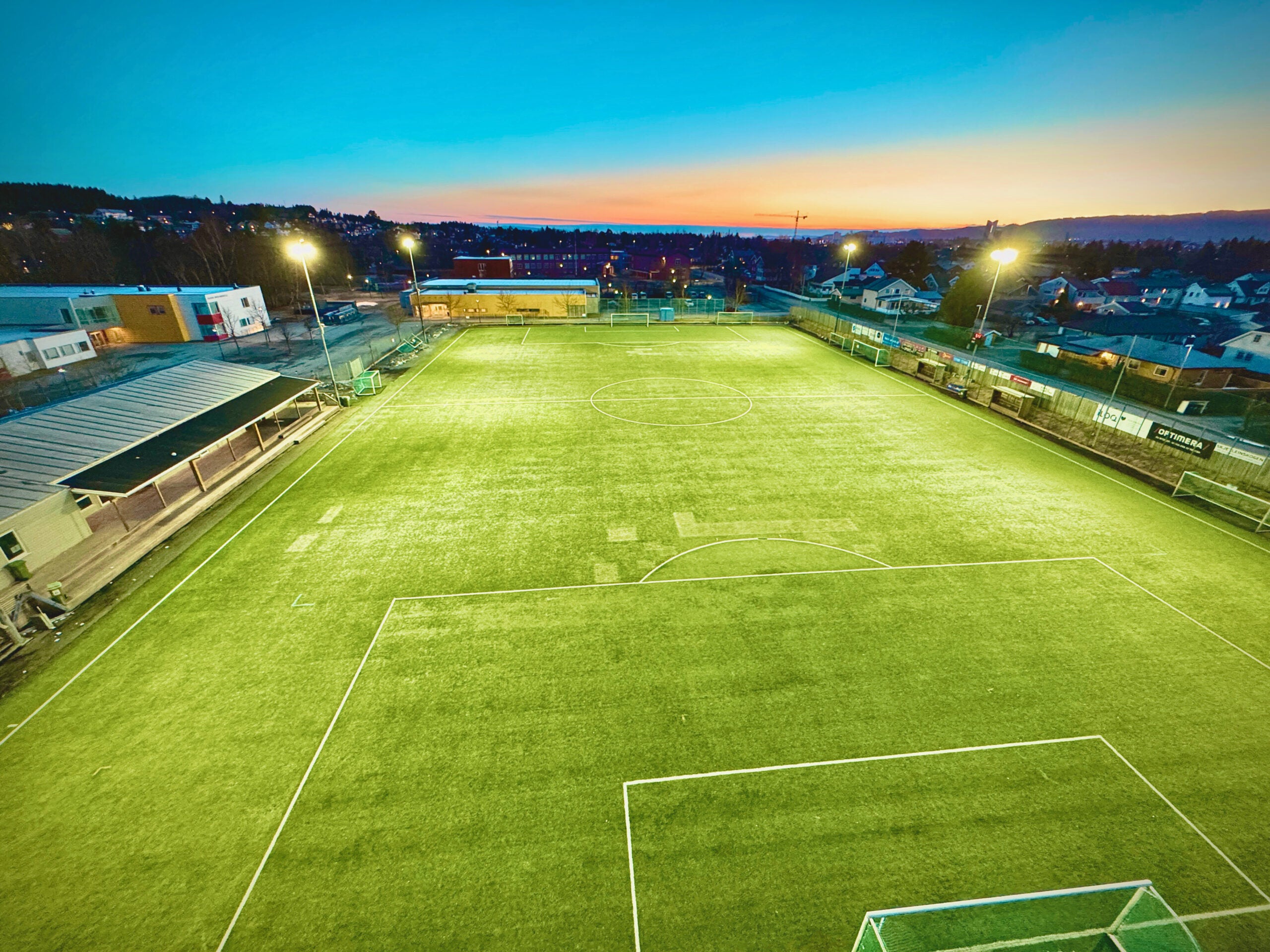

Resultatet
Kattem IL Fotball har fått moderne og fleksibel LED-belysning på Åsheim kunstgress, med færre armaturer, lavere installert effekt og mulighet for behovsstyrt belysning til både trening og kamp.
Prosjektet viser hvordan eksisterende lysmaster kan videreføres når forutsetningene ligger til rette, samtidig som armaturer, kabling og lysstyring oppgraderes til en moderne LED-løsning.
Ladelys AS har levert LED-armaturene og belysningsoppsettet, mens Aalmo AS har stått for installasjonen. Vi takker Kattem IL Fotball og Aalmo AS for et godt samarbeid.
Les mer om prosjektering, luxnivåer, lysberegning og styring på vår hovedside om LED-belysning til fotballbane.
Kort om prosjektet
Hva ble levert på Kattem IL?
Ladelys leverte 14 LED-armaturer på 1200 W og belysningsoppsettet. De eksisterende seks mastene ble videreført, og Aalmo AS sto for installasjonen.
Hvilke lysnivåer har anlegget?
Anlegget gir omtrent 230 lux ved fullt lys og kan dimmes til omtrent 100 lux til trening. Plejd brukes til valg av lysnivå.
