LED flomlys til Atløy stadion
LED-flomlysene til Atløy Stadion ble levert i 2017 og har vært i drift siden. Prosjektet var en oppgradering der eksisterende master og kabler ble videreført, mens de gamle metalhalogenarmaturene ble erstattet med LED.
Vi brukte eksisterende master og kabler fra tidligere leveranser og byttet ut de gamle metal-halogenlysene med LED. Anlegget ble konfigurert for å oppnå 100 lux, med fullstendig lyskontroll av hele området. Armaturene styres trådløst via en switch-boks som er montert på strømskapet ved mastene. Hvert armatur har en innebygd trådløs antenne som muliggjør kommunikasjon mellom alle mastene og armaturene.
På denne banen er det mulig å slå av halve banen ved å enkelt vri om på switch-boksen som står rett ved anlegget. Det er ikke alltid nødvendig med lys på begge sider av banen når kun den ene siden brukes, noe som både sparer strøm og øker levetiden til armaturene.
I tillegg kan man benytte en ballhentingsfunksjon som reduserer lysnivået til kun 10% av det opprinnelige. Dette er tilstrekkelig for å hente baller og annet etter endt trening.
Funksjonene vi har implementert på anlegget inkluderer:
- Venstre trening
- Høyre trening
- Trening med 50 lux
- Ballhenting med 10% lys
- Maksimalt 100 lux
- Avslått
Alle disse funksjonene er designet for å optimalisere bruken av anlegget.
Anlegget ble levert og konfigurert for 100 lux. NFFs veiledning for kunstgressanlegg viser til NS-EN 12193 og angir minimum 200 lux bruksverdi for utendørs kunstgress, med et lavere trinn på minimum 100 lux til trening. For rene treningsbaner kan 100 lux aksepteres. Prosjektets 100-lux-nivå beskrives derfor som treningsnivå, ikke som et generelt kampkrav.

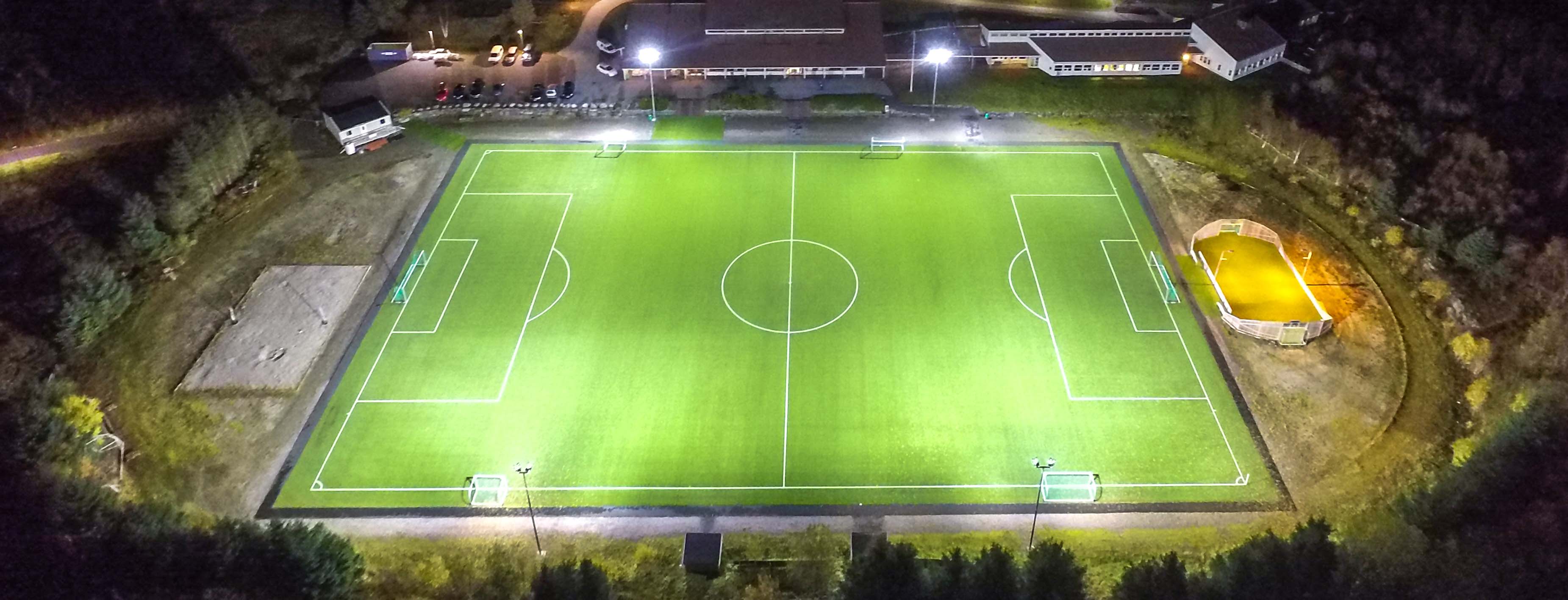

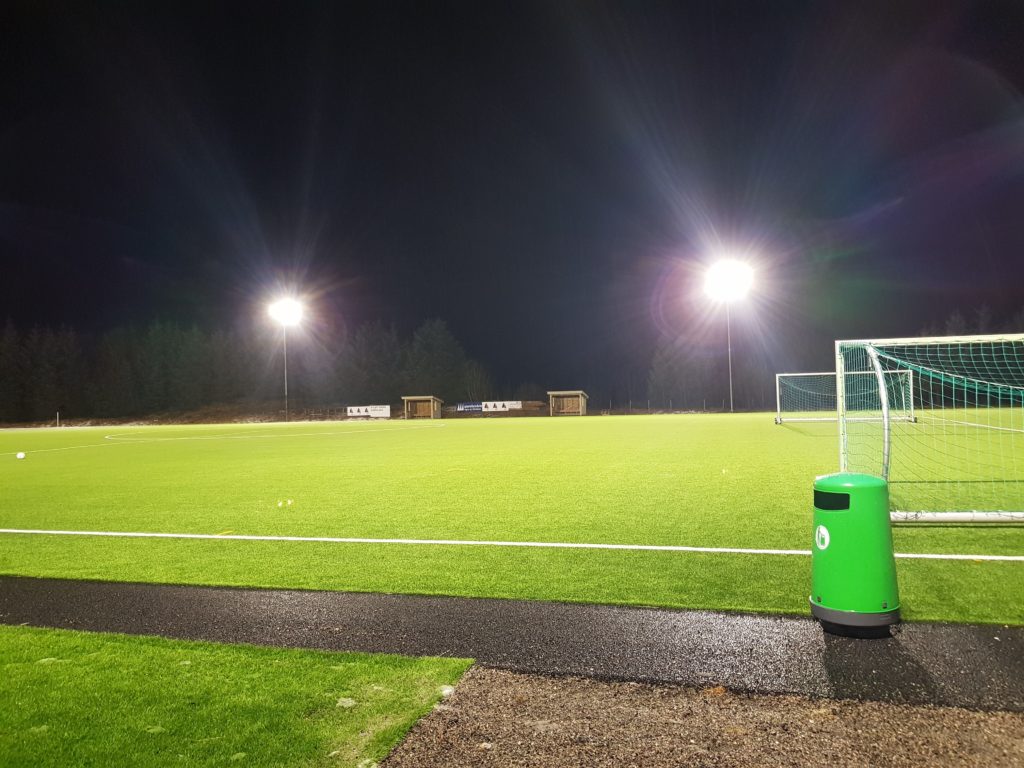

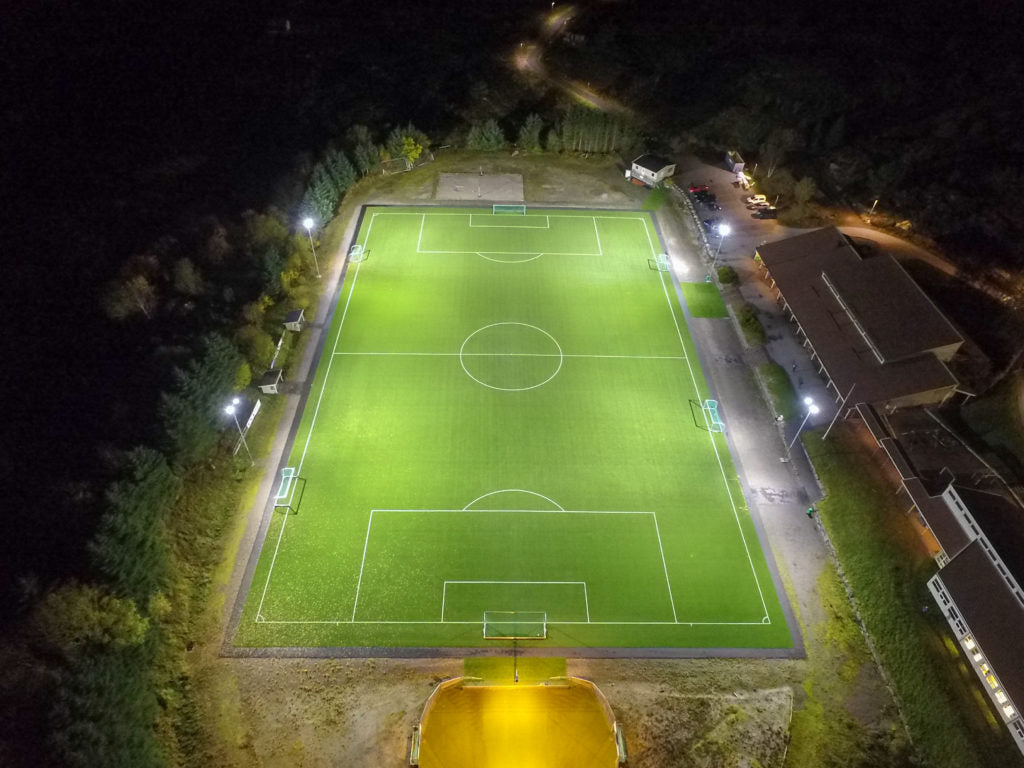

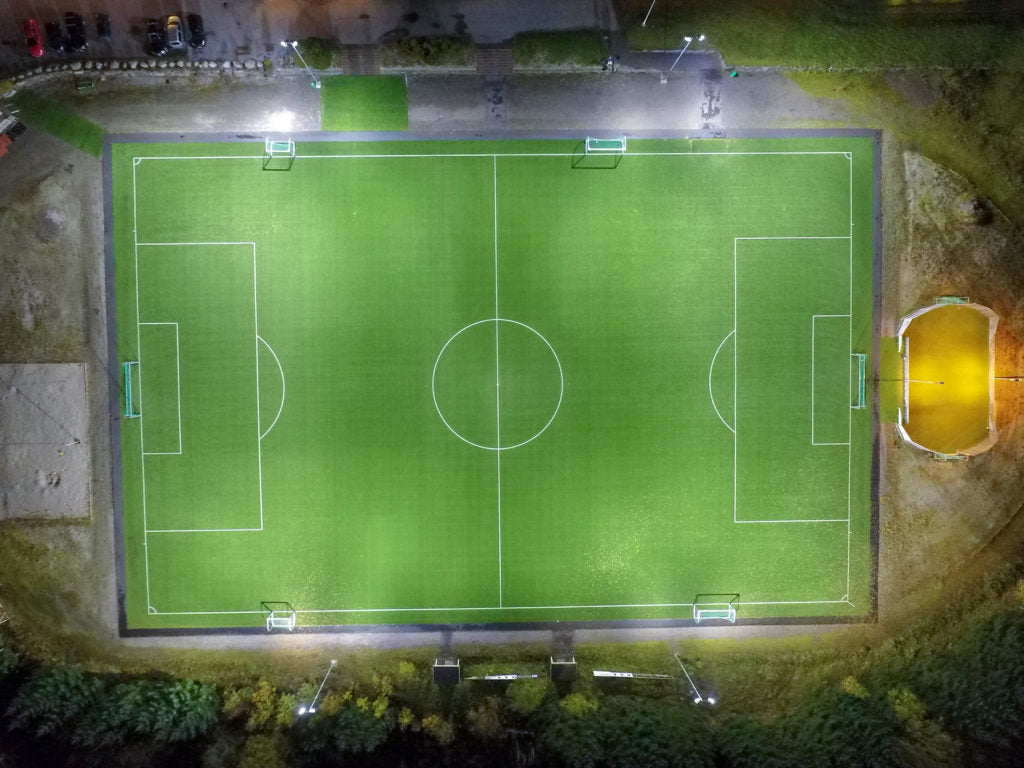

To master på hver side med 2 stk 1550W i hver mast lyser opp hele spilleflaten her.
Les mer om prosjektering, luxnivåer, lysberegning og styring på vår hovedside om LED-belysning til fotballbane.
Kort om prosjektet
Hvilket lysnivå ble Atløy Stadion levert for?
Anlegget ble levert og konfigurert for 100 lux, med flere driftsnivåer og mulighet for å bruke deler av banen separat.
Hvor mange armaturer ble brukt?
To master på hver side av banen fikk to LED-armaturer på 1550 W hver. Eksisterende master og kabler ble videreført.
