Idrettsbelysning, erfaring siden 2015

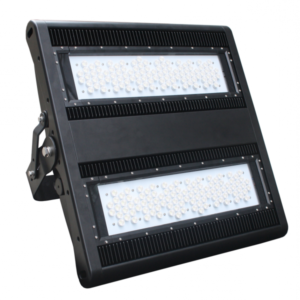

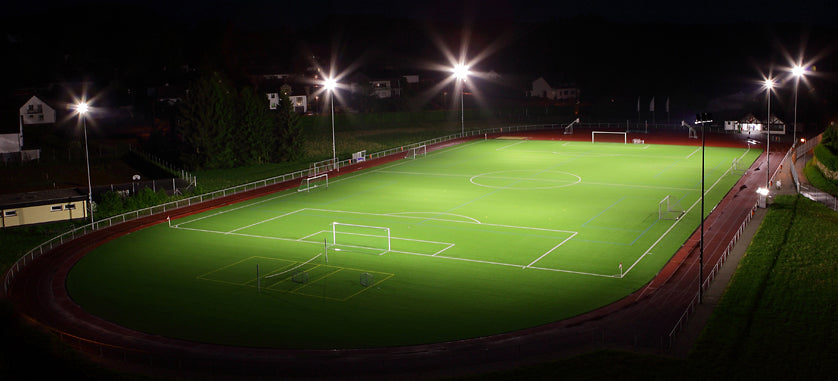

I 2015 leverte Ladelys et av våre tidlige LED-anlegg til fotballstadion, med lysberegning, LED-flomlys og styring for ulike driftsnivåer. Arbeidet ga oss tidlig praktisk erfaring med utfordringene som fortsatt er sentrale i idrettsbelysning: riktig lysnivå, god jevnhet, kontroll på blending og riktig plassering og innstilling av armaturene.
Siden den gang har Ladelys prosjektert og levert belysning til fotballbaner og andre idrettsanlegg over hele Norge. Prosjektene varierer fra småbaner og treningsanlegg til større kampanlegg med master, fundamenter, traverser og lysstyring.
Ulike baner har ulike behov
Det finnes ikke ett standardoppsett som passer alle idrettsanlegg. En ballbinge, en 7er-bane, en 11er-bane og et stadion har forskjellige forutsetninger. Banestørrelse, bruk, mastehøyde, masteplassering, eksisterende infrastruktur og ønsket lysnivå påvirker både armaturvalg og prosjektering.
Derfor starter vi normalt med å kartlegge anlegget før vi fastsetter antall armaturer, effekt, optikk og styring.
Småbaner, ballbinger og 7er-baner

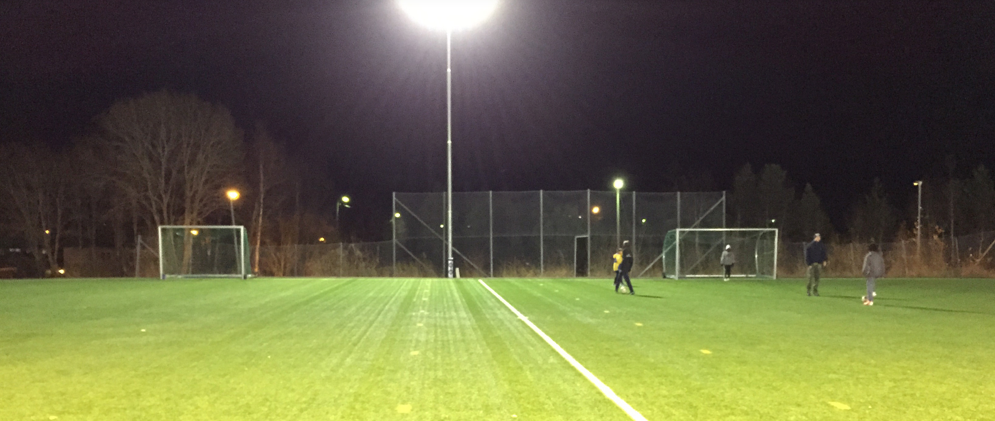

På mindre baner kan eksisterende bygg, master eller andre egnede monteringspunkter i enkelte prosjekter brukes for å holde anlegget enkelt. Her er det særlig viktig å kontrollere plassering og høyde slik at lyset faktisk fordeles over spilleflaten og ikke bare gir mye lys nær armaturene.
Ladelys har levert flere mindre anlegg der tilgjengelige monteringspunkter har vært en viktig del av prosjekteringen. Også små anlegg bør lysberegnes når man ønsker et forutsigbart resultat.
Treningsbaner og 11er-baner
På større fotballbaner blir samspillet mellom mastehøyde, optikk, armaturplassering og jevnhet enda viktigere. Høyere master kan gi bedre mulighet til å fordele lyset over banen, men hvert anlegg må beregnes ut fra sine faktiske mål og mastesteder.
Et moderne LED-anlegg kan prosjekteres med flere driftsnivåer. Dermed kan klubben bruke redusert lys til trening og full belysning når aktiviteten krever det, i stedet for å kjøre hele anlegget på maksimal effekt hele tiden.
Kampbaner og høyere lysnivå
Baner som skal brukes på høyere konkurransenivå kan ha strengere krav til blant annet belysningsstyrke, jevnhet og blending. Et oppgitt luxnivå alene er derfor ikke nok til å avgjøre om et anlegg tilfredsstiller kravene for en bestemt bruk. Gjeldende krav for banen og konkurransen må avklares i prosjektet.
Lysberegningen er grunnlaget

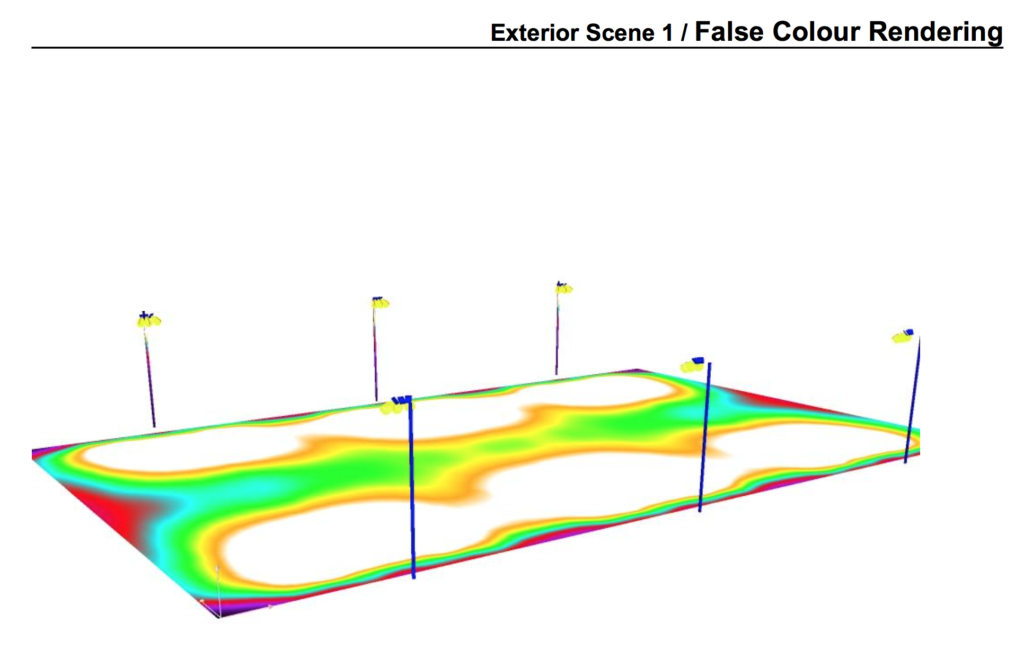

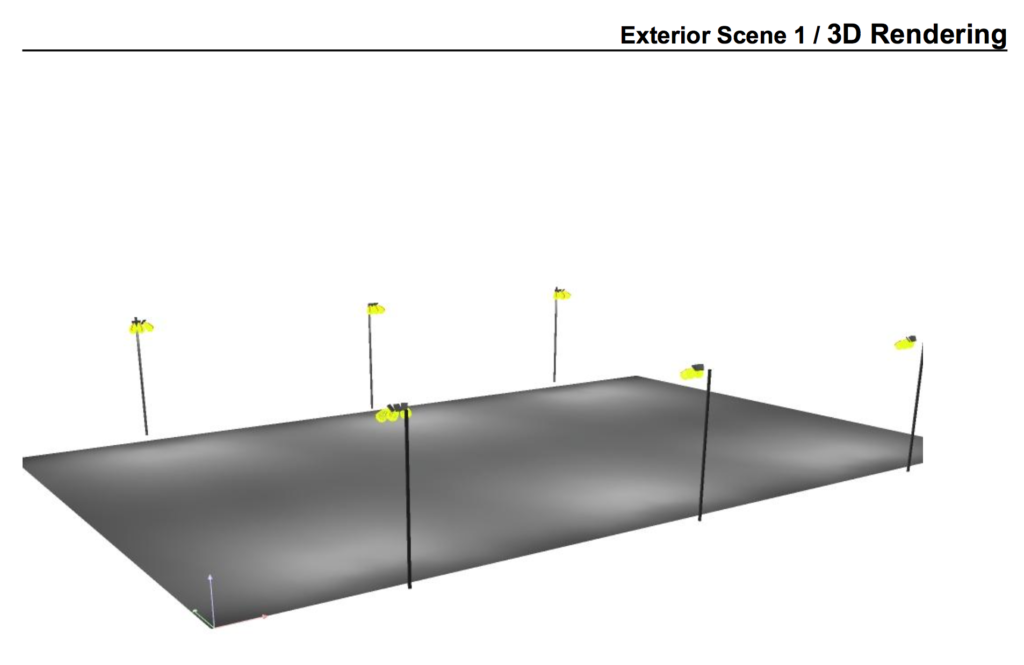

Vi dimensjonerer ikke en fotballbane ut fra watt eller antall lyskastere alene. I lysberegningen legges blant annet banemål, mastenes høyde og plassering, armaturdata, optikk og innstilling inn. Resultatet brukes til å vurdere belysningsstyrke, lysfordeling og jevnhet før utstyret bestilles og monteres.
En lysberegning fungerer også som monteringsgrunnlag. Dersom en armatur monteres på feil plass eller med feil vinkel, kan resultatet på banen avvike betydelig fra det prosjekterte lysbildet.
Lysjevnhet, ikke bare mest mulig lux
Et godt idrettsanlegg skal ikke bare ha høy gjennomsnittlig lux. Lyset må fordeles slik at store mørke og lyse områder unngås. Jevnhet er derfor en sentral del av lysberegningen, sammen med blending og hvordan lyset treffer spilleflaten.
Dette er en viktig grunn til at to baner med samme ønskede luxnivå kan trenge forskjellig antall armaturer, forskjellige optikker eller ulik plassering.
Oppgradering fra eldre flomlys til LED
Mange av prosjektene våre starter med et eldre anlegg med metalhalogen eller andre tradisjonelle lyskilder. Ved overgang til LED vurderer vi om eksisterende master, traverser, fundamenter og kabling kan brukes videre.
Gjenbruk må vurderes konkret. Nye LED-armaturer kan ha annen vekt, vindflate og plassering enn utstyret de erstatter. Teknisk tilstand og mekanisk kapasitet må derfor kontrolleres før eksisterende konstruksjoner brukes videre.
Lysstyring og dimming
LED gjør det mulig å bruke flere lysnivåer uten oppvarmingstiden som forbindes med tradisjonelle utladningslamper. Ladelys arbeider blant annet med DALI og Plejd, avhengig av prosjektet. Styringen kan tilpasses trening, kamp, vedlikehold og andre brukssituasjoner.
Riktig styring gjør at klubben ikke trenger å bruke mer lys enn aktiviteten krever, samtidig som full belysning er tilgjengelig når den trengs.
Fra de første anleggene til dagens prosjekter
Det opprinnelige innlegget om idrettsbelysning ble skrevet etter Ladelys sine tidlige LED-leveranser til fotballanlegg. Siden den gang har både produktene, styringsmulighetene og erfaringen vår utviklet seg betydelig. Prinsippet er likevel det samme: banen må vurderes som et komplett lysanlegg, ikke som et bestemt antall lamper.
I prosjektbiblioteket vårt finner du dokumenterte eksempler fra blant annet Kattem IL, Kautokeino, Follebu, Sverresborg, Ørland og andre norske idrettsanlegg.
Dette trenger vi for å lysberegne idrettsanlegget
- banens eller områdets lengde og bredde, gjerne kart eller plantegning
- antall master, plassering og mastehøyder
- bilder av banen, master, traverser og eksisterende armaturer
- informasjon om eksisterende utstyr dersom noe skal gjenbrukes
- hvordan banen skal brukes og hvilket lysnivå den skal prosjekteres for
For fotballbaner kan du lese den komplette fagoversikten vår om LED-belysning til fotballbane, eller se prosjektbiblioteket for gjennomførte leveranser.
Skal dere oppgradere eller bygge nytt lysanlegg?
Send oss banemål, mastemål og bilder eller tegninger av anlegget. Da kan vi vurdere hva som bør lysberegnes og hva leveransen bør omfatte.
